汽轮机直流盘车逆变创新改造

一、项目背景

公司5台汽轮机组所用的盘车电机，均为交流电机，若出现公司交流停电的情况下，汽轮机盘车电机无法投入，将会使汽轮机出现严重损坏，给设备运行带来极大的隐患。

二、项目实施

1、新投运一个蓄电池组及直流屏，该蓄电池组直流电压480V200AH，直流屏所用充电模块输出电压为直流520V，为蓄电池组充电。

2、新增5台逆变电源，将蓄电池组直流电逆变为380V交流电，5台逆变电源分别远方控制，并驱动盘车电机，并且与原来的交流电源并列。

3、在交流停电时，迅速投入直流盘车，保障汽轮机组运行安全。

三、调试步骤

6#机直流盘车试车步骤:

1、在交流盘车抽屉二次测相序，做好记录；

2、6#机逆变电源送电输参数，现场按钮启动在逆变电源二次测交流电压；

3、停逆变电源、合上6#机直流盘车空开；

4、现场启动6#机直流盘车，测相序；

4、停直流、交流盘车，将直流盘车电机线与原电机线同相序并接；

5、现场启动直流盘车，现场观察盘车运行情况；

6、停6#发电机直流盘车，断开6#发电机直流盘车负载空开备用；

7、恢复6#机交流盘车运行。

5#、7#、8#、10#发电机直流盘车试车步骤:

1、拆除盘车电机接线（正常和事故两组）；

2、短接盘车电机离合器限位接线；

3、启动交流盘车，在出线段测相序，做好记录，停交流盘车；

4、逆变电源上电输参数，启动逆变，测交流电压是否正常；

5、合上直流盘车负荷开关，测直流盘车逆变后的相序，做好记录；

6、停事故盘车，将直流盘车电机线和交流盘车电机线同相序并接；

7、拆除盘车电机控制回路离合器限位短接线；

8、断开直流盘车负载开关，恢复正常、备用回路。

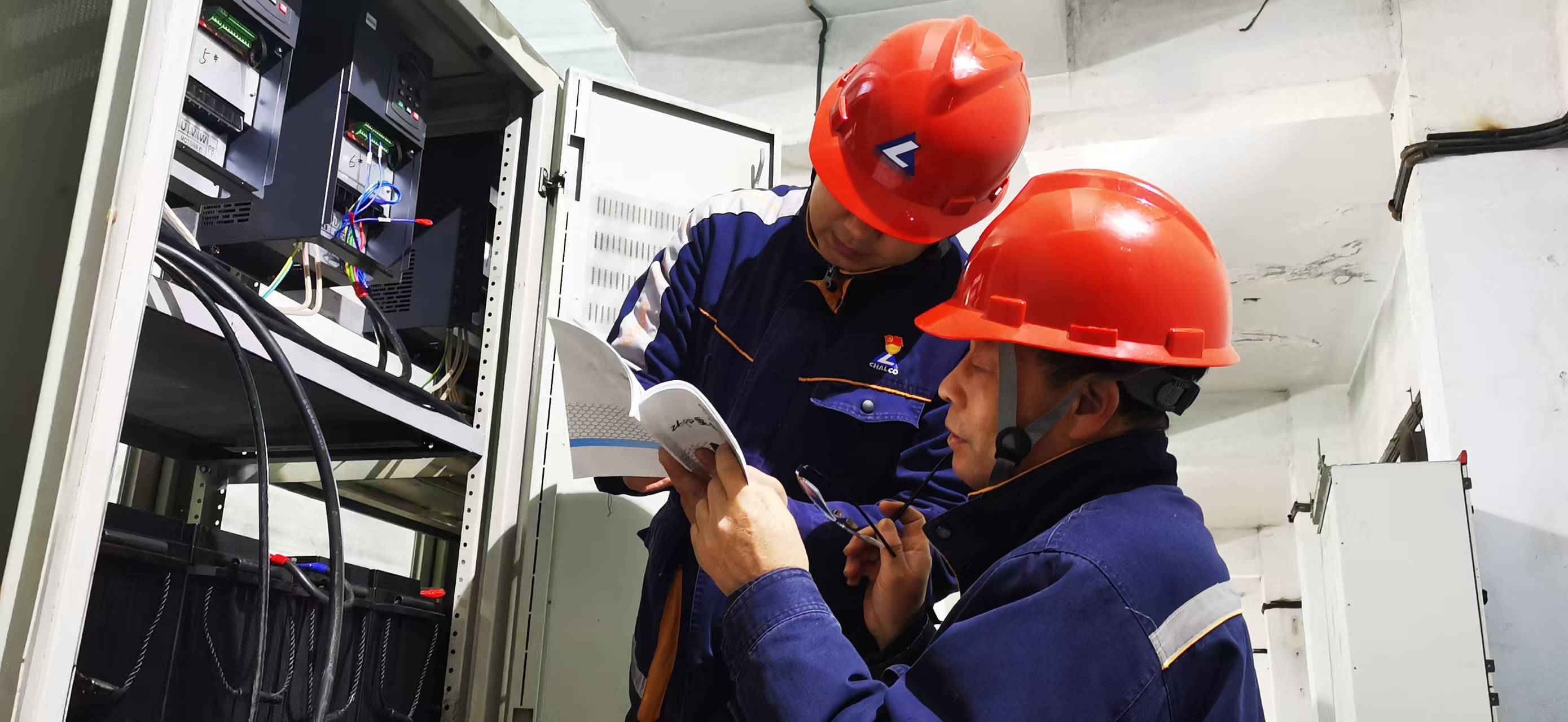

四、调试图片
